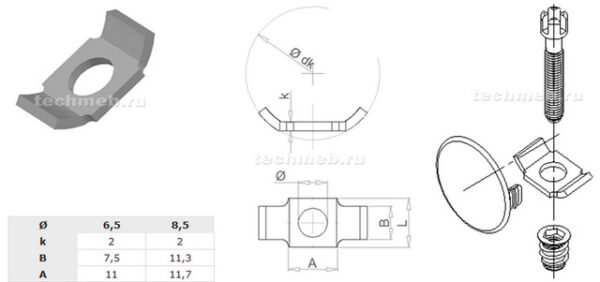

429 01 Вкладыш металлический диаметр 30/35 мм с отверстием
-
Вкладыш металлический диаметр 30/35 мм с отверстием
-
Сокращения
-
3D Модель
-
Видео
Пример совместного использования с Винтом арт. 515 А0, Втулки арт. 312 А0, Заглушки арт. 113 01
цинк белый - защитно-декаративное покрытие для изделий из металла, как правило гальваническое цинкование, англ.: white zinc plated (арт. 659 A0, 120 A0) считается стандартным покрытием практически для всех изделий из стали.
цинк желтый - защитно-декаративное покрытие для изделий из металла, с добавкой хрома - хроматирование, англ.: yellow zinc plated, считается более стойким по защитным функциям, но в мебельной отрасли применяется на изделиях из металла в качестве декаративного, как наиболее близкого к натуральному цвету древесины (арт. 418 A0, 595 A0)
цинк черный (черный с блеском) - защитно-декаративное покрытие для изделий из металла, англ.: black zinc plated, в мебельной отрасли применяется на изделиях из металла в качестве декаративного, изделия после данного цинкования обладают насыщенным черным цветом с характерным блеском (арт. 555 A0, 563 С3, 425 A0)
оксидированный (черный матовый) - защитно-декаративное покрытие для изделий из металла (другие названия: воронение, чернение), англ.: black oxide. Создание на поверхности изделя оксидной пленки, в основном химическим способом - травление. В мебельной отрасли порытие используется в качестве декаративного, изделия после оксидирования имеют шероховатую (на ощупь) черную матовую поверхность (без блеска). Изделия после оксидирования так же имеют тонкую маслянную пленку, но по сравнению с покрытием цинк черный более просты и менее затратны при нанесении (арт. 576 B9, 288 26, 564 A0)
никелированный - защитно-декаративное покрытие для изделий из металла, англ.: nikel plated. Считается лицевым покрытием в мебельной отрасли, имеет характерный блеск с благородным, слегка золотистым, оттенком. Покрытие наносится практически на всю металлическую видимую фурнитуру - петли, полкодержатели, штангодержатели, ... ... . Наносится не только на изделия из стали, но и на изделия из материала латунь (арт. 331 85, 562 A0, 288 26)
латунированный (золотой) - защитно-декаративное покрытие для изделий из металла, англ.: brass plated. В мебельной отрасли применяется как декоративное, изделия с таким покрытием обладают характерным ярким желтым блеском (под золото). Используется в основном на видимой крепежной фурнитуре в изделиях из натурального дерева (арт. 514 B7, 562 A0)
бронза (коричневый) - защитно-декаративное покрытие для изделий из металла, англ.: burnished. В мебельной отрасли применяется как декоративное, изделия с таким покрытием обладают темно коричневым матовым цветом (без блеска). Используется в основном на видимой крепежной и лицевой фурнитуре для придания видимым частям изделий оттенка наиболее близкого к цвету плиты либо древесины, а так же для придания видимости "под старину" (арт. 562 A0, 563 С3, 514 B5)
без покрытия - изделие без защитно-декоративного покрытия, и имеет натуральный цвет материала из которого оно изготовлено (арт. 140 A0, 562 A0)
PZ (Z) - крестообразный шлиц Pozidrive - DIN:7962 (арт. 111 30)
PH (H) - крестообразный шлиц Philips - DIN:7962 (арт. 160 40)
Combi PH / Combi PZ - комбинированный шлиц Philips + Slot / Pozidrive + Slot (арт. 413 A0)
s (sw) - шлиц внутренний шестигранник, сокр.: вн/ш (арт. 312 A0)
Cq □ - квадратное сечение (например квадратный подголовник см. арт. 290 G0)
Z 430 - материал Zamak 2 (цинковое литье под давлением) - EN:1774:1997 (арт. 371 96)
Автоматная сталь (11SMnPb37) - материал стали при производстве изделий методом резания на токарных автоматах (арт. 418 A0)
Латунь (CuZn 28) - материал используемый при изготовлении на токарных автоматах, более мягкий чем автоматная сталь, гораздо легче подвергается резанию (пример)
S - толщина плиты
М - середина слота (середина между зубцами эксцентрика или середина отверстия в бочонке под шток)
Sm - натяжной размер для штока (от торца плиты до точки захвата головки штока зубцами эксцентрика)
lg - длина резьбы штока (арт. 103 30)
AZ20 - стяжка системы VB, нем.: KS-Verbindungsbeschlag AZ 20 (арт. 290 43)
Ø | dk | L | Покрытие | Упаковка, шт. | Количество | |
---|---|---|---|---|---|---|
6.5 | 30 | 11 | 3000 |
|
||
8.5 | 35 | 14.5 | 2500 |
|
