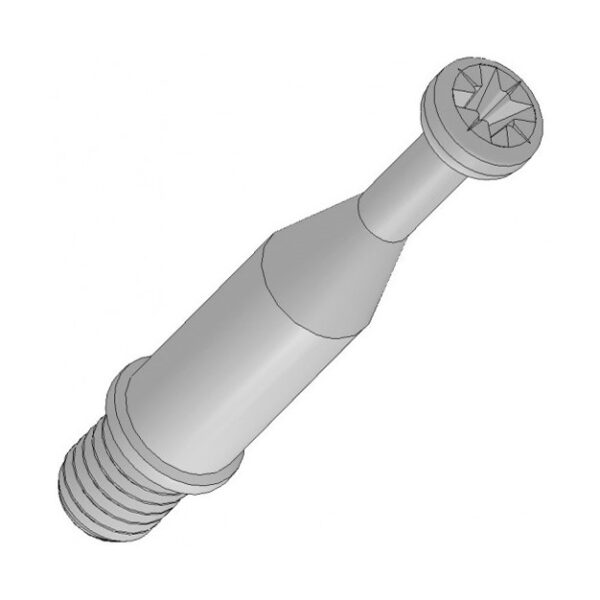

Шток стальной с резьбой М6 и стопорным фланцем
| |
Bm — дистанция сверления (присадочный размер) L — резьбы |
| Ø | Bm | L | Sm | Упаковка | Код товара | info | Цена | Купить | hf:tax:product_cat |
|---|
-
Sm 13,8 Bm 17,5 L резьбы 7,5
Выделенная область содержит чертежи и схемы стального штока эксцентрика с резьбой М6 и стопорным фланцем. На этих изображениях указаны основные конструктивные параметры детали, которые необходимы для правильного подбора и монтажа мебельной фурнитуры.
Основные параметры на схемах
- Bm — дистанция сверления (присадочный размер от края панели до центра отверстия под эксцентрик).
- Sm— натяжной размер для штока (расстояние от торца плиты до точки захвата головки штока зубьями эксцентрика).
- L — длина резьбовой части штока.
- ∅ — диаметр резьбы (в данном случае М6).
Как читать таблицу под чертежом
Каждая строка в таблице ниже соответствует определенной длине штока. Чтобы выбрать нужную деталь, сопоставьте размеры вашей мебели со значениями параметров:
- На схеме наглядно показано, как шток располагается внутри соединяемых деталей.
- Длина соединительного стержня напрямую влияет на итоговый натяжной размер (Sm)
