Шток эксцентрика AZ, с резьбой по дереву, под отверстие диаметр 3 мм
| |
Натяжной размер Sm = 7 мм (по штоку) присадочный размер Bm = 9 mm (по плите) Материал: сталь (холодная высадка) |
| Ø | Lg | Sm | Упаковка | Код товара | info | Цена | Купить | hf:tax:product_cat |
|---|
-
Sm 7 Lg 9

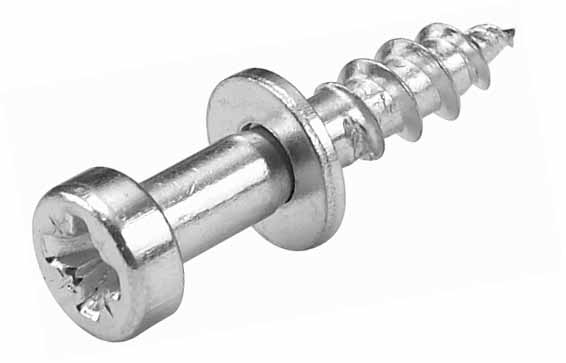

Ввинчиваемый дюбель (шток) для мебельной фурнитуры. Данная модель (аналог дюбеля Hettich DU 321 / DU 328 или крепежа для стяжек типа Rafix / VB 35) используется для скрытого соединения деталей мебели.
Основные характеристики и размеры с чертежа:
- Диаметр резьбы по дереву: 3.9 мм (вкручивается в торец или пласть панели).
- Длина резьбовой части (Lg): зависит от модификации (на схеме обозначена переменной), стандартно составляет около 7.5–11 мм.
- Длина гладкого штока: 7 мм (диаметр штока — 3.2 мм).
- Диаметр упорной шайбы: 6 мм (ограничивает глубину вкручивания).
- Тип шлица головки: крестообразный комбинированный (PZ / Philips), диаметр шляпки составляет 7 мм.
- Область применения: установка мебельных полок, монтаж эксцентриковых стяжек и фиксирующих элементов в ДСП/МДФ толщиной от 16 мм.
