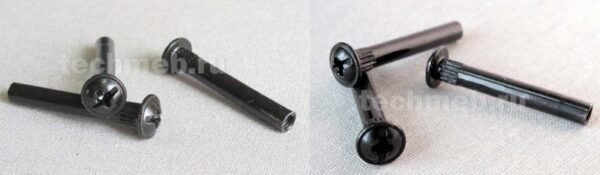

Крепежный винт с полукруглой головкой, крестообразным шлицем (Philips) и рифленой шейкой.
Этот тип крепежа часто используется в мебельном производстве (например, как элемент стяжки) или для соединения металлических листов и пластиковых деталей, где рифление под головкой предотвращает прокручивание винта в отверстии.
Основные характеристики и размеры с чертежа:
- Резьба: М4 (метрическая резьба диаметром 4 мм).
- Диаметр гладкой части (шейки) под головкой: 5.2 мм.
- Диаметр основной цилиндрической части: 5 мм.
- Диаметр головки винта: 10 мм.
- Высота головки: 2.5 мм.
- Длина винта (l): общая длина рабочей части (выбирается в зависимости от толщины скрепляемых деталей).
- Длина резьбовой части (b): длина участка с нанесенной резьбой М4.
Особенности конструкции:
- Рифление (шлицы) под головкой: врезается в стенки отверстия диаметром 5.2 мм первой детали, жестко фиксируя винт от проворачивания при затягивании ответной гайки или футорки.
- Шлиц Phillips (крестообразный): позволяет использовать стандартную отвертку или шуруповерт для монтажа.
