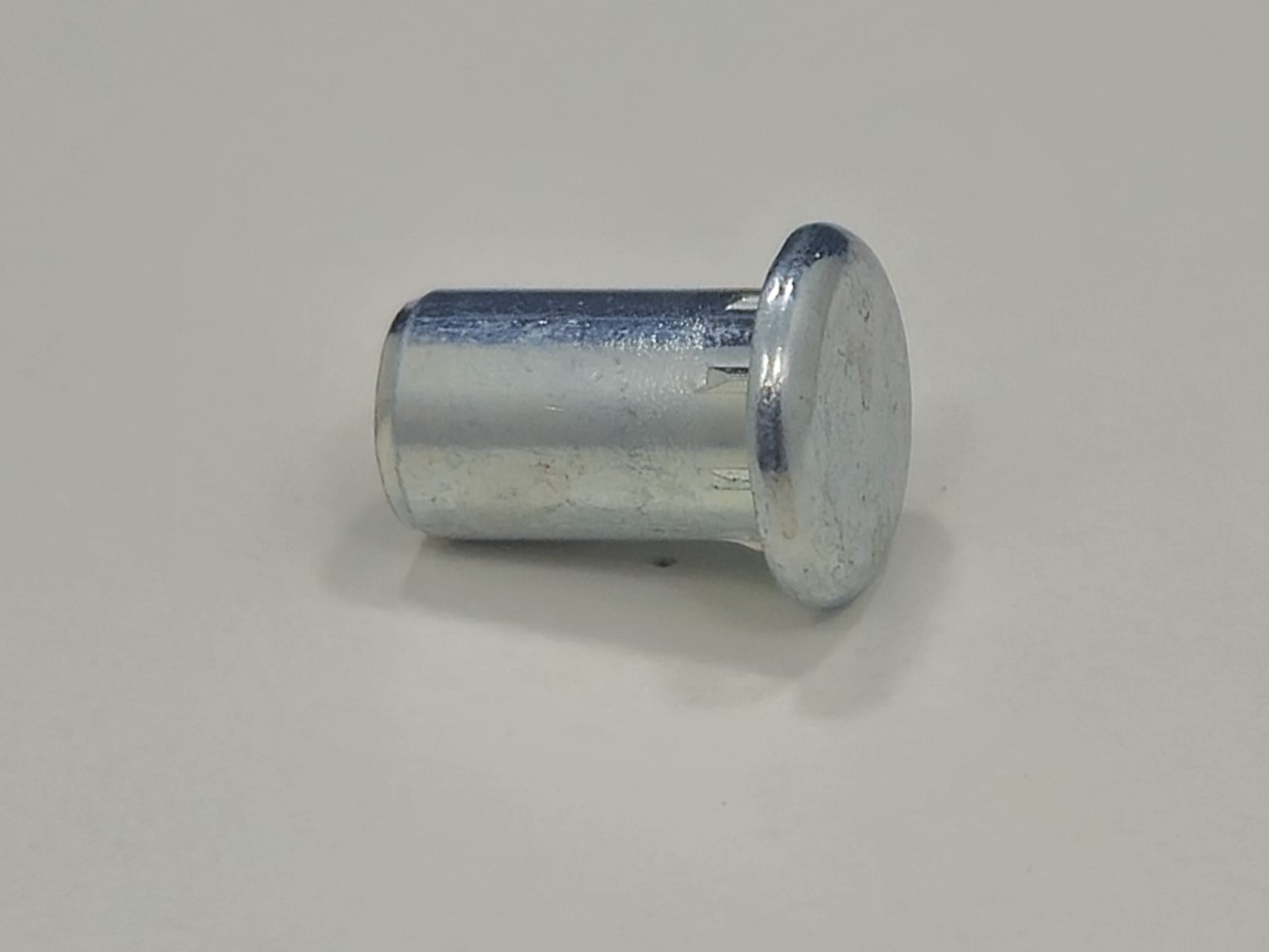

d M8 L 16.5 b 10
Основные параметры крепежа по чертежу:
- M8 — номинальный диаметр внутренней метрической резьбы.
- Ø10 — наружный диаметр цилиндрического тела заклёпки.
- Ø10.6 — диаметр отверстия, которое необходимо просверлить в детали под установку.
- Ø15 — диаметр полукруглой головки (фланца).
- 2.5 — высота (толщина) головки над поверхностью детали после установки.
- L — общая длина тела заклёпки (без учёта высоты головки).
- b — минимальная глубина внутренней резьбы.
