d M4 x l 6.5

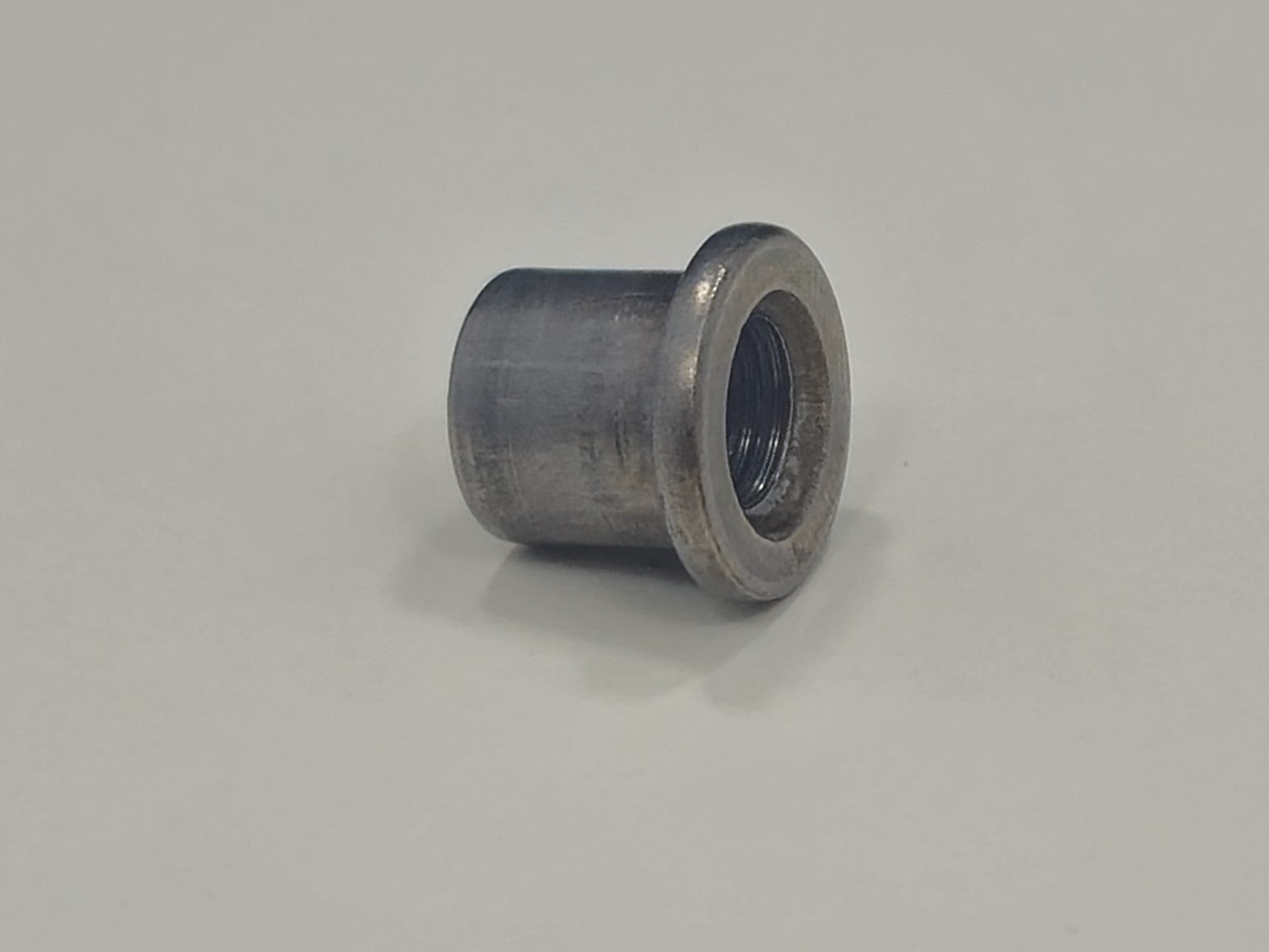

Мебельная сквозная гайка Эриксона с фланцем (серия 686 A0) производства компании «Техника Мебели».
Ниже приведена расшифровка параметров и точные размеры из таблицы каталога:
Обозначения параметров на чертеже
- d — номинальный диаметр внутренней метрической резьбы.
- dk — внешний диаметр шляпки (фланца).
- k — толщина шляпки (высота бортика).
- ds — наружный диаметр цилиндрического тела гайки.
- l — общая длина гайки (без учета толщины шляпки).
Сводная таблица размеров (в мм)
| Резьба (d) | Диаметр шляпки (dk) | Толщина шляпки (k) | Диаметр тела (ds) |
|---|---|---|---|
| M4 | 7 | 1 | 5 |
| M8 | 15 | 2 | 11 |
